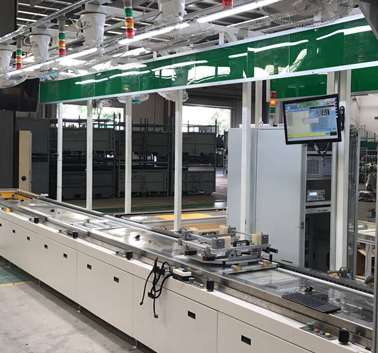

間歇式倍速鏈流水線包括傳動軸、鏈輪、雙速鏈、擋板氣缸、機械擋板機構、支架及產品，產品夾緊固定在支架上，鏈輪固定在傳動軸上，傳動軸由鏈輪帶動鏈輪轉動，鏈輪的轉動帶動雙速鏈條的運轉。
產品和運輸工具的運輸方向是從左到右，在生產線的右端固定有一個缸體，用于將載體運送到生產線的右端，裝配線上還固定了幾套機械擋塊機構，用于擋塊裝配線上的其余支架。
旋轉架重心向左傾斜，旋轉架呈逆時針方向旋轉，機械鎖緊機構自動復位，機架并排排列，兩個旋轉機架的內側通過左右橫梁固定連接，以增加機械鎖緊機構的剛度。
在旋轉架的前后端設有膠輥A和膠輥B，板的側面設有限位銷，用于限制旋轉框架的旋轉角度，在固定板的底部和旋轉架之間還設置有增強機械鎖緊機構復位功能的彈簧。
